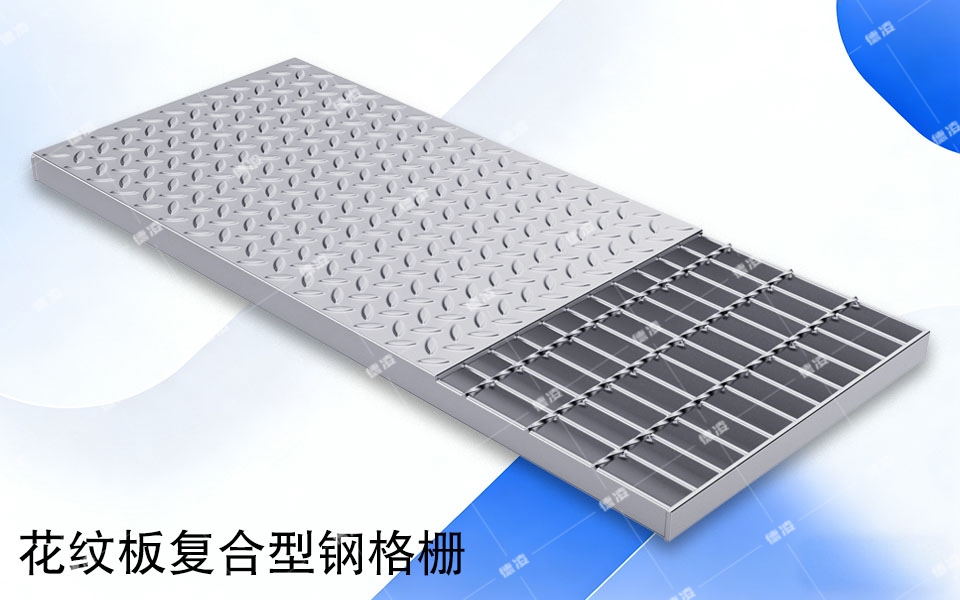

花纹板复合型钢格栅是在钢格栅基础上与花纹板复合形成的产品，兼顾钢格栅的结构支撑能力和花纹板的表面完整性、防滑性。
产品特点
- 同时具备格栅结构和花纹板踏面特性
- 表面更完整，适合对通行体验有要求的区域
- 有利于兼顾排水、承载与脚感稳定性
- 适合工业平台和作业面配套使用
应用场景
- 工业平台和操作面
- 设备检修区域与作业通道
- 对表面完整度有要求的平台部位
- 兼顾排水与通行稳定的工业区域
材质与表面处理
可根据项目需要选用碳钢等材料，并结合热镀锌或其他防腐方案使用。
花纹板复合型钢格栅适用于既需要钢格栅结构，又希望表面更加完整和防滑的环境。
规格说明
花纹板复合型钢格栅的规格说明除了基础格栅尺寸外，还包括花纹板厚度、复合方式和表面通行需求，适用于需要更完整踏面的板面。
常见用途
- 工业操作平台
- 有防滑需求的平台面
- 作业区踏面
- 兼顾结构和脚感的区域
结构差异

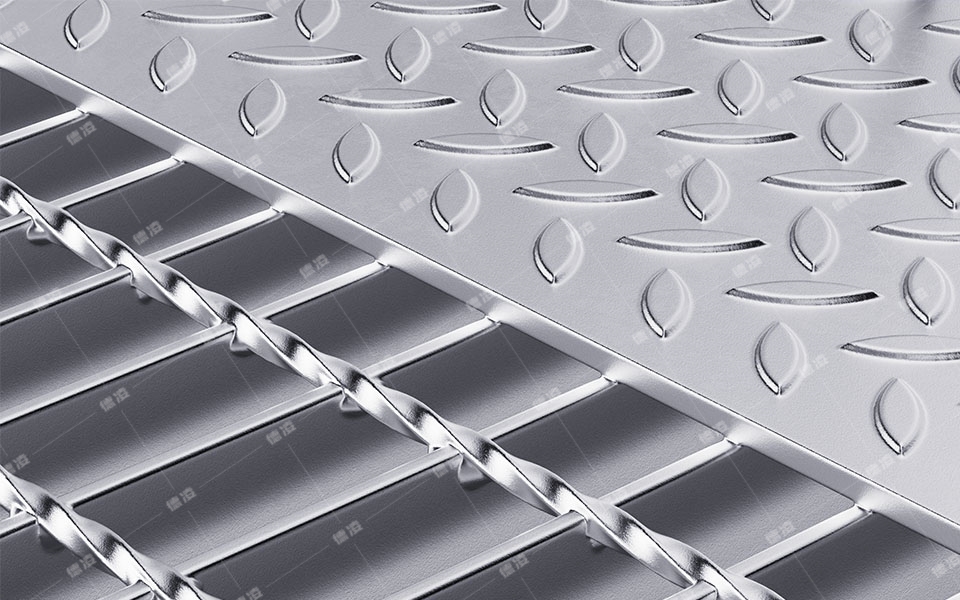

它与普通钢格栅的结构差异主要在于表面增加了花纹板复合层，使板面更完整，也更适合某些通行和防滑要求较高的场景。
常用规格参考表
| 常用型号 | 扁钢间距 | 横杆间距 | 常见扁钢规格 | 适用方向 |
|---|---|---|---|---|
| G253/30/100 | 30mm | 100mm | 25x3mm | 轻型平台、辅助通道、局部沟盖 |
| G303/30/100 | 30mm | 100mm | 30x3mm | 常规平台、走道、检修区域 |
| G303/30/50 | 30mm | 50mm | 30x3mm | 通行更密集或防护要求较高的区域 |
| G325/30/100 | 30mm | 100mm | 32x5mm | 工业平台、设备区、常规工程配套 |
| G405/30/100 | 30mm | 100mm | 40x5mm | 中等承载平台、检修走道 |
| G505/30/100 | 30mm | 100mm | 50x5mm | 较大跨度、较高承载工况 |
| G403/40/100 | 40mm | 100mm | 40x3mm | 常规走道、排水及对通透率要求较高的区域 |
以上为工程中常见参考规格，具体型号仍需结合跨度、荷载、安装方式和表面处理要求确定。根据《YB/T 4001》体系和行业资料，30mm、40mm扁钢间距及50mm、100mm横杆间距属于常见组合。
适用环境
该类产品适用于工业平台、设备走道、钢结构夹层、检修区域和一般排水部位等常规工况。在室内干燥环境下可强调结构承载和板面通透性，在室外、潮湿或存在腐蚀介质的环境中，则更注重防腐处理、板面排水性能和长期使用稳定性。
结构组成
常规钢格板、钢格栅通常由承载扁钢与横杆按一定间距组合成型，板面结构兼顾承载、通透和排水性能。根据不同用途，可在板面选择平面型或齿形方向，并结合包边、切割和局部加工形成平台板、走道板或局部盖板等不同应用形式。
表面处理方向
常见表面处理方向包括热镀锌、本色、喷涂或其他项目指定防护方式。不同处理方向主要用于适应室内、室外、潮湿和一般腐蚀环境下的使用要求，也会影响产品的后期维护周期和表面表现。
使用特点
此类产品更适合作为工业平台、设备走道、钢结构通道、辅助检修区域和一般排水部位的基础配套材料，兼具结构支撑、人员通行和环境通透等功能。
